污水處理中水打入循環水治理施工方案

絮凝沉淀+機械過濾法

石英砂過濾器+活性炭過濾器



                     施

                     工

                     方

                     案

===========================================================

編制單位：石家莊工泉水處理科技有限公司

編 制 人：侯穎 (設計工程師)

聯 系 人：位恩

聯系電話：15200035554

一，   工程概況：施工單位：石家莊工泉水處理科技有限公司

工程地點：邯鄲金隅水泥污水處理站

承包方式：總承包

總工期：45工作日

工程質量：符合水處理安裝條件及標準 GB/T 31962-2015

工程保修期：12個月

二，   設計和制造標準

工程的設計與安裝，設備的制作、檢驗和材料、包裝、運輸。

 JB/T2932-1999             水處理設備制造技術條件

 GB 50205-2011             鋼結構工程施工質量驗收規范

GB/T 9174-2008            一般貨物運輸包裝通用技術條件

《室外排水設計規范》(GB50014-2006)(2016 版)

《地表水環境質量標準》(GB3838-2002)

《污水排入城鎮下水道水質標準》(GB/T319622015)

《給水排水管道工程施工及驗收規范》(GB50268-2008)

《給水排水構筑物工程施工及驗收規范》(GB501412008)

《理地塑料排水管施工》(04S520)

《建筑給水排水設計規范》(GB50015-2019)

三，   施工工程概況

根據貴公司提供的數據，污水處理中水打入循環水池技術要求

1、按照中水打入循環水池方案進行設備配置及施工。

2活性炭過濾器的配置要求過濾量不小于水量7噸/小時。過濾器

的反洗等需要的水泵及其配套設備，系統設備配置要完整。要求所有水泵考慮一備一用的配置。

3、從污水處理廠到發電循環水池的水泵及管道上安裝流量

表計等，要使用國內品牌產品，運行可靠性為中上等水平。

4對各設備需要的配電設備:電機采用國家對節能電機的

要求進行購置，開關及控制設備要求采用品牌設備，水泵的啟停采用自動控制。水位的顯示采用數字儀表。

5項目包括土建、設備購置、安裝、調試等工作。

四，   施工前準備

本技術規范書適用下文所述石英砂過濾器活性炭過濾器的功能設計、結構、性能和試驗等方面的施工技術要求

1，         施工前準備：對現場進行規整，清理，鋪平。

2，         水池的密封，以及過濾器底座基礎進行澆筑，找準安裝位置。

3，         準備供應材料管件彎頭三通閥門等材料進場，以及安裝工具。

4，         過濾器基礎完成后，過濾器準備進場。

5，         提升泵，過濾器，流量計的整體作業安裝。

6，         挖槽，反洗管路，電纜，進行地埋

7，         清理現場，鋪平。

四，施工安裝作業流程：

提升泵一備一用的安裝

水泥池上液位計的安裝

過濾器就位及基礎固定

過濾器濾料比例填裝。

連接提升泵與過濾器直接的管路

連接出水管路并安裝流量計，及地埋電纜信號線。

挖槽，地埋反洗排污管路通往沉淀室

挖槽，地埋水泵電纜以及液位計信號線通往控制室

現場清理，鋪平。

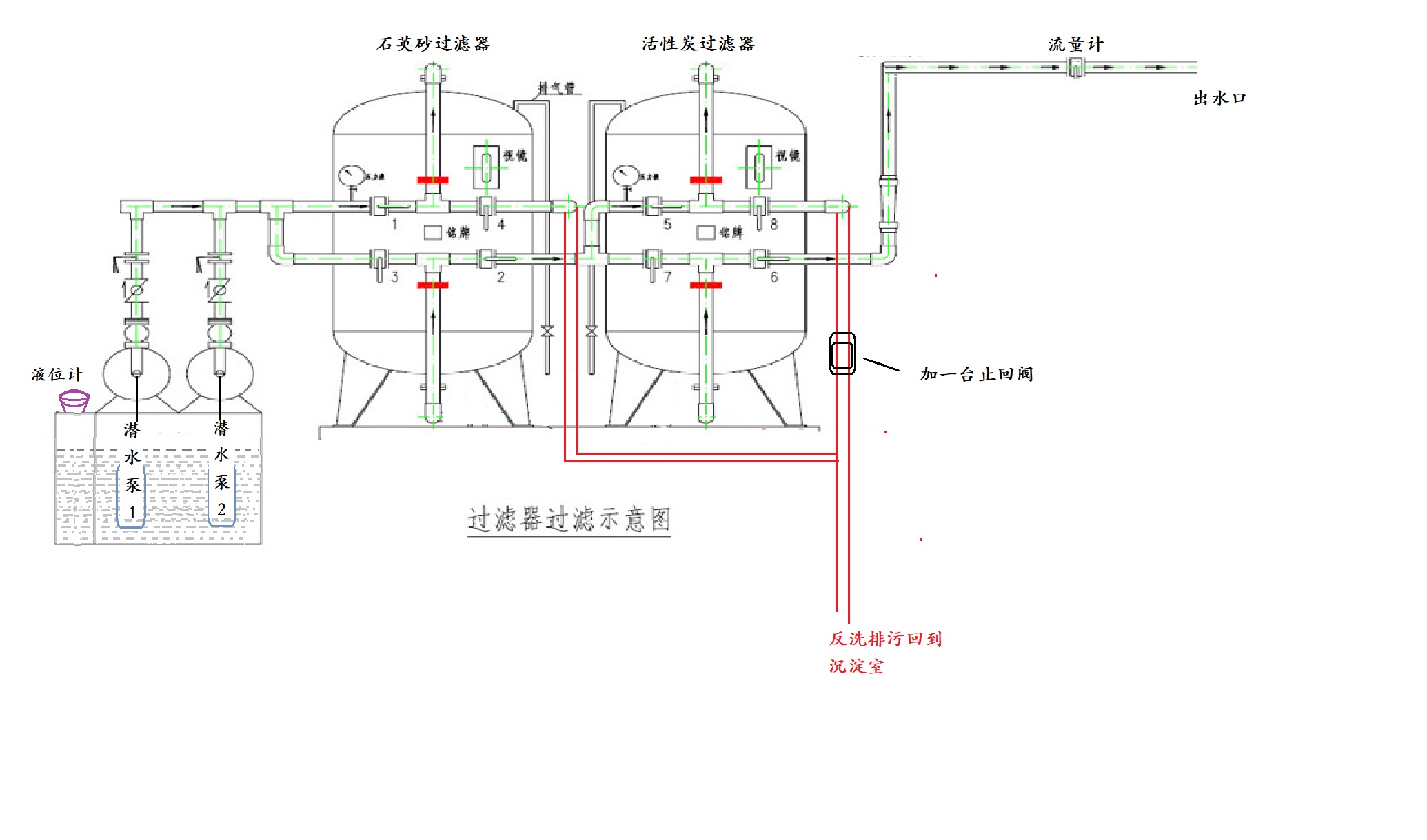

過濾器安裝示意圖如下：
